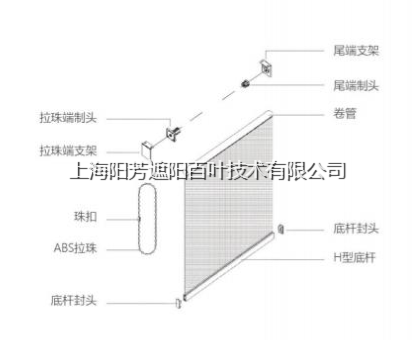

卷簾系統結構圖

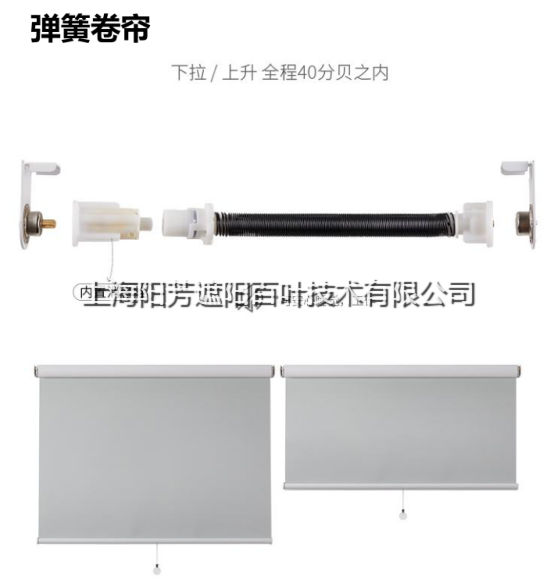

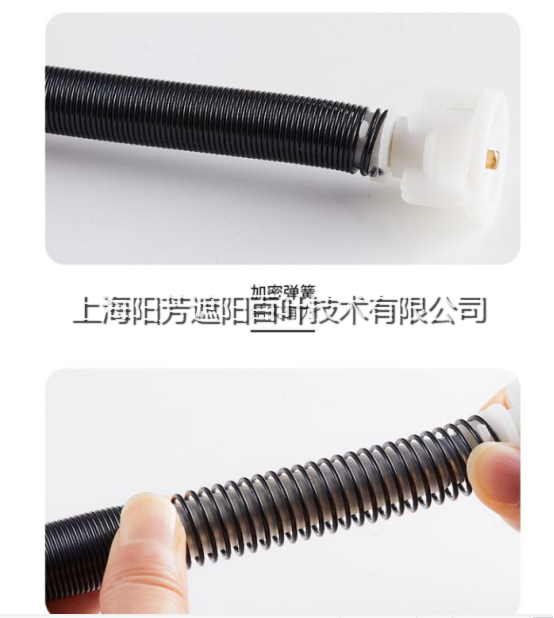

手動拉珠卷簾機構設計精良，工藝精致，用料考究，安放在天花板平面或空框立面。配件采用玻璃纖維、特麗龍及碳化鋼等原料制造，拉動順暢，噪音小，使用壽命長。手動卷簾中的彈簧卷簾因管內內置彈簧裝置而得名。又稱半自動卷簾，采用油壓剎車設計，在窗簾上升時，回彈速度放慢，下軌輕柔地靠到卷簾上，避免撞擊，以降低操作時的噪音。具有彈簧結構控制自動定位機構及自鎖功能。調節布料在一定范圍內升降，可以在任意位置駐停。輕輕往下拉，一放手，面料便能悠然自如地回彈到窗簾頂部，操作輕巧，操作時間短暫，停留位置隨心所欲。

卷簾知識點

市場上常用的卷簾分透光卷簾和遮光卷簾（加涂層）透光面料一般稱做陽光面料，透光率通常有1%、2%、3%、5%、8%、12%不等。阻燃的一般成分為玻璃纖維，聚酯纖維不能阻燃的面料通常成分為滌綸或絲織品，亞麻，亞克力，PVC等，但可以加藥水浸泡同樣也可達到阻燃。阻燃一般為B2級，好些的為B1，更阻燃的為A1，A2面料寬度門幅規格：1.6米，2米，2.5米，3米左右。每卷長度為30-50米不等。目前市場上國產陽光面料：霸獅騰，先鋒，西大門，玉馬，

紅葡萄，飛虎，漢德等，名目繁多，根據客戶情況選擇不同樣式面料市場上進口面料：法國法拉利，法國梅爾美，美國拓為，韓國阿肯茲（ALKENZ )，美國飛佛，美國布勒，美國森酷等品牌，

國產遮光面料品牌為：浙江寧波先鋒，常州霸獅騰，浙江西大門，浙江永順，紅葡萄，溫多利等。

φ38卷管用于拉珠卷簾，厚度一般為0.8mm、1.0mm、1.2mm三種，常用的厚度1.0厚卷簾下梁，也叫底桿，鋁合金材質，外表一般烤漆，通常米白色。我司現用的樣式有10種，只有2號是圓形的，其它為方形或扁形，其中6號底桿叫滴水桿。價格貴的我們一般用

加厚加重的，寬度4公分的，3#，4#，7#三款經常用。手動拉珠卷簾傳動系統是廣泛使用于工程及民用建筑的立面遮陽窗飾產品。其系統安裝方便，操作簡單，靈活。拉珠卷簾傳動系統由軸輪、珠輪、扭簧、卷管、支架等配件組成的。

操作卷簾系統時通過拉動拉珠，帶動珠輪旋轉，此時扭簧松開方向受力使軸輪沿卷管旋轉，使卷簾面料上下移動。面料停止后生自重把力傳遞到軸輪上。拉珠卷簾系統卷管使用表面陽極氧化處理的鋁合金管，在面料與卷管之間用PVC插片連接。無需縫制，裝配簡單，可在現場改制，在操作過程中制動彈簧以防止面料自由下滑，尾塞轉軸采用軸承以增加使用壽命，操作拉珠使用緊密拉珠，使拉珠與珠輪之間受力點增加，從而增加操作的平穩度，其下軌由鋁合金底桿組成。拉珠卷簾系統的控制部分是一種利用卷簧扭轉時，能單向控制被動軸實行回轉運動的機構。此機構只要在卷管荷重范圍內，保證簾布不會因自重而下滑，人工操作拉珠傳動部分，簾布便會上升或下降，動作平滑穩定。在拉珠卷簾所有配件都是抗紫外線防老化設計，機構經過疲勞試驗，其壽命可達十萬次左右。簾布底端插到底桿內，簾布通過高頻燙接制成空心狀，內置鋁合金底桿，保證底桿不外漏。使窗簾整體更趨一體化。

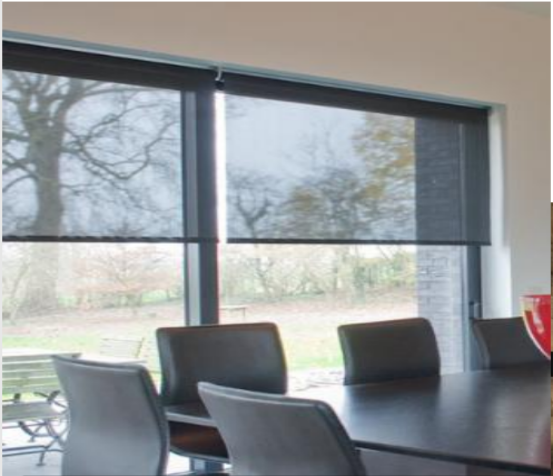

適用場景
